Как сделать пиролизный котел своими руками

Сделав пиролизный котел своими руками, вы навсегда решите проблему отопления частного дома или дачи. Он позволяет сэкономить электроэнергию, потребляя в качестве топлива обычные дрова, а также отходы пиломатериалов.

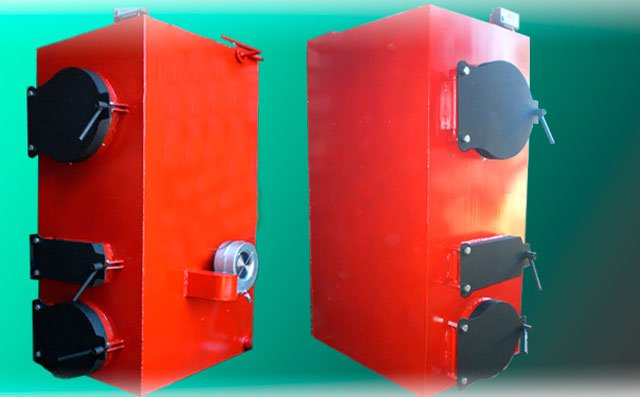

пиролизный котел

Принцип работы пиролизного котла

Пиролиз, называемый сухой перегонкой, это процесс горения сухой древесины при температуре до 800 °С при недостатке кислорода. Древесина при этом распадается на пиролизный газ и древесный кокс. Смешиваясь с кислородом, газ усиливает процесс горения. При взаимодействии пиролизного газа с углеродом образуется дым, не содержащий вредных для здоровья веществ. Твердый остаток древесины подвергается дальнейшему горению с выделением некоторого количества тепла. Пиролиз – экзотермический процесс, сопровождаемый выделением тепловой энергии, необходимой для прогрева воздуха в помещении.

Какими же достоинствами и недостатками обладают пиролизные котлы? К плюсам можно отнести способность длительного поддержания оптимальной температуры теплоносителя. Достигается это благодаря высокому КПД и большому объему топочной камеры. Кроме того, к несомненным достоинствам можно отнести низкий процент содержания канцерогенов в дыму и возможность сжигания бытовых отходов.

К основным недостаткам можно отнести высокую стоимость оборудования и большие размеры. Однако стоимость существенно снижается, если вы будете делать пиролизный котел своими руками. Для поддержания процесса работы такого устройства требуется сухое топливо. При закладке в топку влажной древесины КПД резко снижается, а большая часть тепловой энергии выводится через дымоход. Для нормального функционирования прибор постоянно должен быть подключен к электрической сети. Связано это с тем, что в схему котла включен маленький вентилятор, организующий принудительную тягу.

Как сделать пиролизный котел своими руками

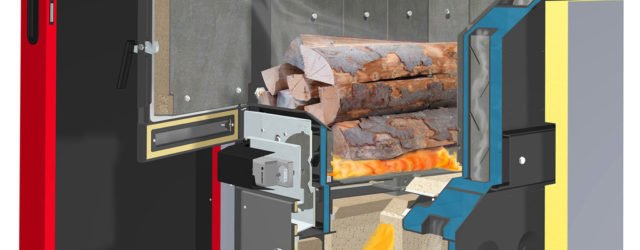

Особенностью таких конструкций является наличие двух топочных камер. Это требуется для эффективного протекания процесса пиролиза. Процесс может происходить только при пониженном содержании кислорода, поэтому в первой камере дрова расщепляются до сухого остатка и газа. Газ подается в следующую камеру, где смешивается с воздухом, который туда направляет вентилятор. Разделяются камеры колосником с положенными на него брикетами. Еще одним нюансом сборки такого аппарата можно считать организацию верхней подачи воздуха. Повышенное давление в топочных камерах приводит к необходимости применения дутьевого вентилятора.

Строительство пиролизного котла не назовешь ни дешевой, ни простой. Так что перед началом строительных работ необходимо изучить все нюансы и правильно оценить собственные силы. Вы можете выполнить все расчеты самостоятельно, а можете обратиться в специальную фирму. Даже заказав платный проект, вы сможете сэкономить значительную сумму денег. Итак, если с проектом и расчетами вы разобрались, можно переходить к закупке материалов и инструментов:

  • металлические листы толщиной 4 мм;
  • труба металлическая длиной 7 м;
  • кирпич огнеупорный;
  • электродрель;
  • шлифовальная машинка;
  • болгарка;
  • профильная труба 2,5 м;
  • стальные полосы шириной 2 и 3 см;
  • электроды;
  • дутьевой вентилятор;
  • температурный датчик.

0

Перед тем, как начать самостоятельную сборку пиролизного котла, следует начертить схему. На фото представлена классическая схема подобных приборов, вы можете внести в нее некоторые изменения по своему усмотрению. Буквой А на рисунке обозначен контроллер контура, В – загрузочное отверстие, D – дымоход, Е – переходник для подключения термодатчика, F – аварийный патрубок (с помощью переходника в него монтируют предохранительный клапан, G – подающая линия котла, Н – подача холодной воды в теплообменник, K – подача горячей воды, М – расширительный бак. Внося изменения в схему, не стоит значительно изменять размеры топочной камеры котла.

При первом запуске прибора важно определить его КПД. Оценить его можно, понаблюдав за идущим из дымохода дымом. Если дым не имеет угарного запаха – КПД высокий. Проверка должна проводиться с задействованием всех рабочих мощностей. В некоторых вариантах вместо воды теплоносителем выступает воздух. Этот вариант имеет ряд достоинств, особенно выгоден он для отопления дач. Основным плюсом является отсутствие риска замораживания системы, да и обеспечение герметичности труб не требуется.

Когда котел будет построен, нужно правильно установить его. И дело здесь не только в технических особенностях, но и в правилах пожарной безопасности. Несоблюдение этих норм может приводить не только к получению крупного штрафа, но и к возникновению серьезной угрозы жизни и здоровью жильцов. Подобное отопительное оборудование должно находиться в специальной комнате – котельной. Котел должен устанавливаться на бетонную или кирпичную платформу. Перед топочными камерами следует уложить толстый металлический лист.

Нельзя располагать вблизи котла мебель или какие-либо легковоспламеняющиеся предметы. Помещение должно регулярно проветриваться, для чего в нем должно быть предусмотрено вентиляционное отверстие. Связано это с тем, что процесс сгорания топлива во второй камере требует непрерывного притока кислорода. Дымоход нужно обмотать фольгированной минеральной ватой. Это защитит от образования дегтя и конденсата на его стенках, приводящих к преждевременному выходу из строя всей системы.

Количество воздуха, поступающего в топочную камеру, необходимо регулировать с помощью ограничителя. Поддерживать процесс горения на должном уровне помогает своевременная закладка топлива в камеру. Для монтажа ограничителя делается отверстие в крышке котла. Поток теплоносителя в котел регулируется специальным вентилем, устанавливаемым снаружи. Уход за оборудованием предполагает регулярный осмотр сварных швов и своевременное удаление продуктов горения.
